蘇州奇點|夏至已至 美好始長—電氣絕緣檢測篇
氣溫高、濕度大、不時出現雷陣雨,是夏至后的天氣特點。夏至在中夏之位,即午位,午屬陽。夏至既是二十四節氣之一,古時也是民間"四時八節"中的一個節日,自古民間有在夏至拜神祭祖的習俗。此外,夏至后,人們普遍會食用清補涼湯、涼茶、酸梅湯等來避暑。
又到了一年一度的梅雨季節,根據本公司的“24節氣”運維指導思想,梅雨季節時電站的電氣絕緣是重中之重,對于各電站的電氣絕緣檢查問題,我們采用“線上監控”+“現場巡檢”對電站各設備進行監測。
在雨季電站監測的過程中,逆變器運行時最常見的報警就是PV絕緣故障,出現該情況,逆變器會進行停機保護,從而導致電站發電量損失,因此需要運維人員現場對設備進行檢測修復。
絕緣阻抗過低檢查和處理方法:
1)外觀檢查
用肉眼檢查能看到的光伏組件破損情況,觀察直流電纜接線盒、交流電纜、逆變器有無放電痕跡,重點是墻角和沒有穿管露天敷設的線纜有無破損情況,如果是光伏系統多臺逆變器都出現這類情況,有可能系統沒有良好的接地或接地受到外力破壞。
對檢查發現的破損光伏組件和接線盒直接更換;直流電纜被老鼠咬壞或其他外力破壞的進行更換;逆變器本身故障的聯系廠家處理。

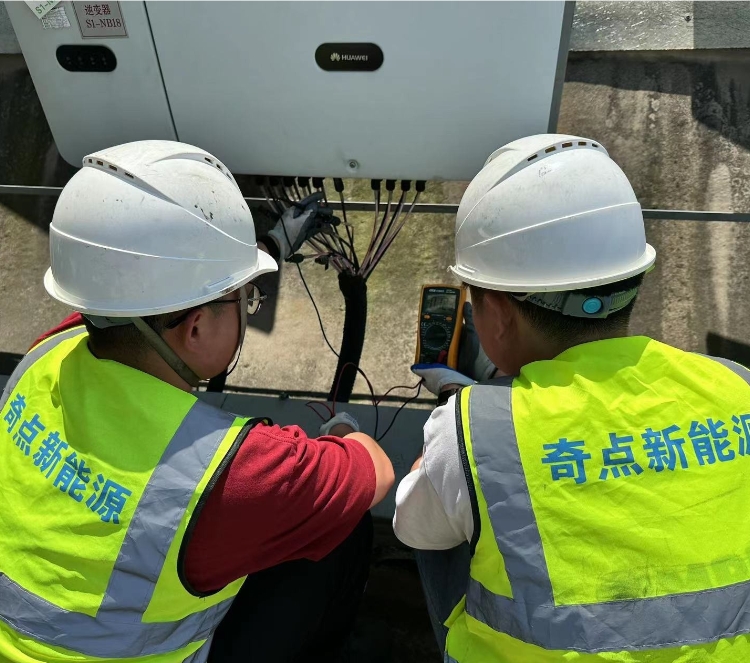

2)依靠逆變器逐串排查
如果逆變器直流側MPPT端口為多路直流接入,在斷開逆變器直流總開關后,逐一拆除組串正、負極接頭,然后用萬用表檢測總電壓是否正常,檢查直流線PV+和PV-對地電壓是否相等。然后把一個方陣組串依次插入MPPT端口,合上直流開關,運行檢測。如果逆變器顯示正常,說明這一組串絕緣程度正常,反之為不正常,如果有多個組串顯示不正常,可以判斷組串直流線被破壞而損傷絕緣層。
3)因運行較久造成方陣組串標識脫落的,可以在方陣組串正、負極逐一用鉗形電流表檢查工作電流,若電流正常,這一方陣為正常,反之為不正常。然后拆除正、負極MC4接頭,再用2根臨時電源線分別接入方陣正、負極和逆變器MPPT端正、負極,通過逆變器檢測是否正常,如果顯示為正常,可以判斷光伏方陣正常,故障點為逆變器接入線故障,反之為方陣故障。
當方陣出現故障時,用萬用表分別檢測正極對地電壓和負極對地電壓,如果檢測對地電壓相差較多,根據組串串聯工作原理,可以計算判斷故障可能出現在方陣第幾塊光伏板上,現場拆除光伏組件進行確認。
電氣絕緣檢測是保證用電安全的重要措施。光伏系統在運行中,由于各種 原因可能會導致電力設備的絕緣擊穿而引起嚴重后果。因此,對光伏設備進行 定期檢測,及時發現并處理設備缺陷,可以保證電站光伏系統的安全運行。
